Огнезащита воздуховодов ALU1 WIRED MAT 105 (АЛУ1 ВАЙРЕД МАТ 105)

Огнезащита воздуховодов ALU1 WIRED MAT 105 (АЛУ1 ВАЙРЕД МАТ 105)

Для повышения предела огнестойкости транзитных воздуховодов и систем дымоудаления компания ROCKWOOL предлагает простое в монтаже, надежное в эксплуатации и эстетичное по внешнему виду решение – систему ALU1 WIRED MAT 105, которая является частью системы огнезащитных решений ROCKFIRE. Этот вид огнезащитного покрытия обеспечивает предел огнестойкости воздуховодов  от минимального 60  минут при толщине материала 25 мм до 240 минут при толщине 70 мм.

Предел огнестойкости воздуховода стального круглого и прямоугольного сечения с покрытием прошивным матом из каменной ваты ALU1 WIRED MAT 105

Толщина, мм Предел огнестойкости, мин.
25 EI 60
30 EI 90
40 EI 120
50 EI 150
60 EI 180
70 EI 240



















Предел огнестойкости воздуховода спирально-навивного круглого сечения с покрытием прошивным матом из каменной ваты ALU1 WIRED MAT 105

Толщина, мм Предел огнестойкости, мин.
25 EI 60
30 EI 90











Общее обозначение матов в зависимости от покрытия

  • WIRED MAT 105 (Россия) с покрытием сеткой из гальванизированной проволоки;
  • WIRED MAT 105 SST (Россия) с покрытием сеткой из нержавеющей проволоки;
  • ALU WIRED MAT 105 (Россия) с покрытием сеткой из гальванизированной проволоки кашированный алюминиевой фольгой;
  • ALU 1 WIRED MAT 105 (Россия) с покрытием сеткой из гальванизированной проволоки кашированный неармированный алюминиевой фольгой (группа горючести НГ).

Необходимые материалы и инструменты

  • Маты из каменной ваты WIRED MAT 105;
  • Приварные штифты;
  • Фиксирующие шайбы;
  • Лента алюминиевая самоклеящаяся (в случае применения WIRED MAT 105 с покрытием алюминиевой фольгой);
  • Ножницы по металлу;
  • Проволока;
  • Металлический крючок для связывания проволоки;
  • Оборудование для приварки штифтов.

Монтаж

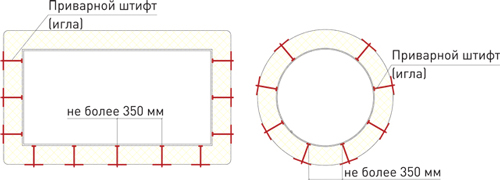

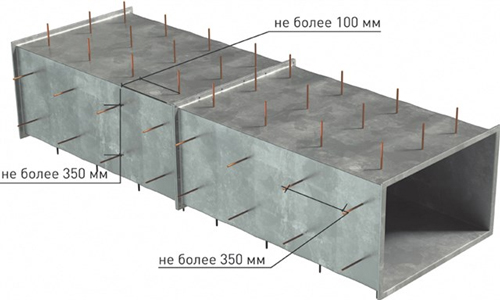

С помощью аппарата контактной сварки к корпусу воздуховода привариваются специальные штифты, на которые затем мат насаживается и блокируется прижимными шайбами. Между собой маты сшиваются гальванизированной проволокой. Монтаж матов  может также осуществляться с помощью бандажей из металлической гальванизированной или оцинкованной ленты, а так же вязальной проволокой
