Тёплые полы Lavita

Кабельные теплые полы Lavita – продукция известной южнокорейской марки, отличающаяся высокой эффективностью и безопасностью. Для производства кабелей Lavita применяется высокотехнологичное, современное оборудование, а вся продукция проходит строгий контроль качества. Управление системой теплого пола Lavita максимально удобно для пользователя. С помощью терморегулятора можно контролировать и настраивать степень обогрева. Система рекомендована для использования в сочетании с различными типами напольных финишных покрытий. Однако, наиболее эффективным обогрев будет при применении материалов с высокой теплопроводностью, таких как кафельная плитка, тонкий линолеум, природный камень. Покрытия с толстой, многослойной структурой будут играть роль изоляции, и снижать степень нагрева поверхности.

Преимущества теплых полов Lavita:



  • высокий уровень комфорта достигается благодаря автоматическому режиму поддержания температуры, максимальной равномерности теплоотдачи и отсутствию шума;
  • теплые полы могут выступать в роли единственного источника тепла, и использоваться в качестве дополнительного обогрева;
  • благодаря использованию систем теплого пола можно исключить риск появления сквозняков и создать оптимальный температурный режим в помещении;
  • кабели не требуют специального обслуживания, и рассчитаны на длительную эксплуатацию;
  • высокая экономичность достигается благодаря низкому энергопотреблению системы;
  • продукция безопасна для здоровья и может использоваться в любых жилых помещения.



КОНСТРУКЦИЯ КАБЕЛЯ LAVITA

  1. КОНСТРУКЦИЯ КАБЕЛЯ LAVITAДвужильный греющий кабель
  2. Фторополимерная изоляция
  3. Медная экранирующая оплетка
  4. Внешняя изоляция из ПВХ.



Кабель Lavita состоит из двух жил, помещенных во фторополимерную изоляцию, экранирующую оплетку из меди и ПВХ-оболочку.

В продаже представлены два варианта продукции: для укладки в стяжку, и теплый пол в виде мата под плитку.

Кабели серии UHC-16 предназначены для монтажа под кафельную плитку в качестве дополнительного источника тепла. Благодаря особой конструкции мата и возможности резки продукт может применяться для создания теплого пола в помещениях с любой конфигурацией.

Кабели серии UHC-20 поставляются в бухтах и предназначаются для создания основного и дополнительного отопления в бетонных полах (в стяжку).

Кабель на матах для укладки под плитку

UHC-16 Кабель на матах для укладки под плитку


Модель Длина, м
 Площадь, м²
 Мощность, Вт
UHC-16-5
 5 0.5 80
UHC-16-10
 10 1 160
UHC-16-15
 15 1.5 240
UHC-16-20 20 2 320
UHC-16-25 25 2.5 400
UHC-16-30 30 3 480
UHC-16-35
 35 3.5 560
UHC-16-40
 40 4 640
UHC-16-50 50 5 800
UHC-16-60 60 6 960
UHC-16-70 70 7 1120
UHC-16-80 80 8 1280
UHC-16-100 100 10 1600
UHC-16-120 120 12 1920
UGC-16-140 140 14 2240

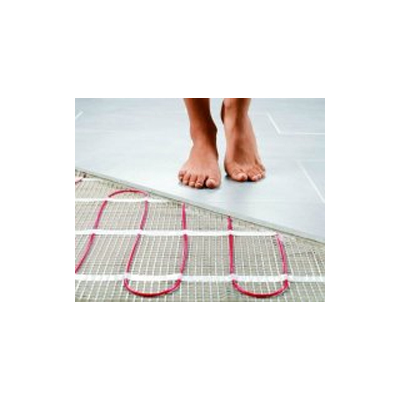

Двужильный греющий кабель LAVITA, серия UHC-16 (мат)
Кабель закреплен с постоянным шагом на стекловолоконной сетке (мате) шириной 50 см.
Сетка может быть разрезана вдоль кабеля, что позволяет обогреть помещение любой конфигурации.
Применение: используется в качестве системы дополнительного обогрева.
Основные параметры:
  • тип кабеля: двужильный экранированный
  • диаметр: 4 мм
  • удельная мощность: 16 Вт / м (160 Вт / м²)

Кабель в бухтах для укладки в стяжку

UHC-20 Кабель в бухтах для укладки в стяжку


Модель Длина, м Площадь, м²
 Мощность, Вт
UHC-20-5 5 0,5-0,83 100
UHC-20-10 10 1,0-1,6 200
UHC-20-15 15 1,5-2,5 300
UHC-20-20 20 2,0-3,3 400
UHC-20-25 25 2,5-4,2 500
UHC-20-30 30 3,0-5,0 600
UHC-20-35 35 3,5-5,8 700
UHC-20-40 40 4,0-6,7 800
UHC-20-50 50 5,0-8,3 1000
UHC-20-60 60 6,0-10 1200
UHC-20-70 70 7,0-11 1200
UHC-20-80 80 8,0-13,3 1600
UHC-20-100 100 10-16,7 2000
UHC-20-120 120 12-20 2400
UHC-20-140 140 14-23,33 2800

Двужильный греющий кабель LAVITA, серия UHC-20 (Кабель в стяжку)
Применение: используется для основного или вспомогательного обогрева бетонных полов.
Основные параметры:
  • тип кабеля: двужильный экранированный
  • диаметр: 5 мм
  • удельная мощность: 20 Вт / м


Как выбрать теплый пол Lavita

Прежде чем купить теплых пол Lavita, необходимо определить, каким способом будет производиться укладка – в стяжку, либо под плитку. После этого, выбрав определенную серию теплых полов, нужно рассчитать требуемую мощность системы. Разные по назначению комнаты требуют использования продукции различной мощности. Рассчитать точные параметры поможет специалист нашей компании.

Монтаж теплых полов выполняется в несколько этапов. Вначале производится установка терморегулятора, затем монтируются нагревательные секции, устанавливается термодатчик, который будет передавать информацию о температуре в системе, а затем заливается бетонная стяжка.

Перед укладкой секции необходимо точно определить участки, где размещение кабеля нецелесообразно – под коврами, мебелью, сантехническими устройствами и т.д. Укладку начинают от стены, на которой расположен терморегулятор.

Тип помещения
Мощность, Вт/м²
Дополнительный обогрев
Мощность, Вт/м²
Основной обогрев
Жилые помещения,
прихожие
100-1200 180-200
Ванные 150 180-200
Лоджии 180-200 -
  • Внимание! Для точного расчета системы теплого пола, необходимой для Вашего помещения, обязательно проконсультируйтесь со специалистами.
Разные типы помещений, в зависимости от своих показателей теплопотерь требуют разной мощности нагревательного кабеля. По СНиПам мощность обогрева должна быть в 1-1.3 раза больше расчетных величин тепловых потерь помещения. Если греющий кабель Lavita используется в качестве системы основного обогрева помещения, площадь укладки нагревательного кабеля должна составлять не менее 70% от общей площади помещения.
После расчета необходимой мощности обогрева выберите кабель с наиболее близким значением мощности к полученным цифрам.
Например: Вам необходимо обогреть 6 квадратных метров на кухне в качестве основного обогрева.
Исходя из мощности обогрева 190 Вт / м², общая мощность системы должна составлять 1140 Вт.
Значит, Вы можете использовать кабель модели UHC 20-60, мощность которого 1200 Вт.

Установка матов Lavita

Установка электрических нагревательных матов должна производиться в соответствии с требованиями ПУЭ, СНиП, а также рекомендациями и требованиями инструкции на монтажные маты.
Установку тонкого теплого пола осуществляют в четыре этапа:

Установка матов Lavita

  1. установка терморегулятора,
  2. монтаж нагревательной секции,
  3. установка термодатчика,
  4. изготовление бетонной стяжки.
Установка терморегулятора
Терморегулятор рекомендуется устанавливать вблизи имеющейся электропроводки если не требуется монтаж специальной проводки для подключения кабельной системы.
Терморегулятор устанавливается на стене в наиболее удобном для пользователя месте (рядом с розетками).
Монтаж нагревательного мата Перед началом монтажа необходимо составить схему укладки нагревательного мата. На плане обязательно должны быть указаны те части пола, на которых нагревательный мат укладывать нельзя. (Пол, который будет занят стационарно установленной мебелью, сантехническим оборудованием и т.д. В этих частях помещения теплообмен затруднен, что может привести к повышению температуры нагревательного мата выше допустимой величины и выходу мата из строя.
От стен и перегородок необходимо сделать отступ – 10-15 мм.
Установку нагревательного мата начинают от стены, где будет расположен терморегулятор.
Нагревательный мат крепится к полу с помощью клеящего пистолета, гвоздей, скоб и т.п.

Пример укладки мата в ванной комнате
Пример укладки мата в ванной комнате













Установка кабеля в стяжку Lavita UHC-20
Основные шаги при монтаже кабеля в стяжку:
1. Сделать черновую выравнивающую стяжку.
2. Уложить теплоизоляцию.
3. Закрепить монтажную ленту.
4. Уложить и закрепить греющий кабель.
5. Определить место установки терморегулятора.
6. Вывести «холодный конец» на стену для соединения с терморегулятором.
7. Установить гофрированную трубку для датчика температуры.
8. Проверить исправность системы тестером.
9. Залить цементно-песчаным раствором толщиной 3-5 см.
10. Уложить напольное покрытие.

Установка кабеля в стяжку Lavita UHC-20

Особенности установки:
В ванной комнате из-за повышенной влажности в процессе монтажа теплого пола рекомендуется использовать гидроизоляцию. При монтаже нагревательного кабеля: первый слой – гидроизоляция, далее – черновая стяжка, теплоизоляция, нагревательный кабель, чистовая стяжка, плитка. При монтаже мата: гидроизоляция, черновая стяжка, мат, плиточный клей / смесь, плитка.
При укладке греющего кабеля расстояние между линями кабеля не должно превышать 18 см, а для влажных помещений не более 15 см.
Шаг укладки можно рассчитать по формуле: h=S*100/L,
где S- это обогреваемая площадь помещения (в метрах),
L — длина греющего кабеля (в метрах),
h — шаг укладки (в сантиметрах).
Минимальный радиус изгиба при укладке греющего кабеля Lavita не должен превышать 5см.
